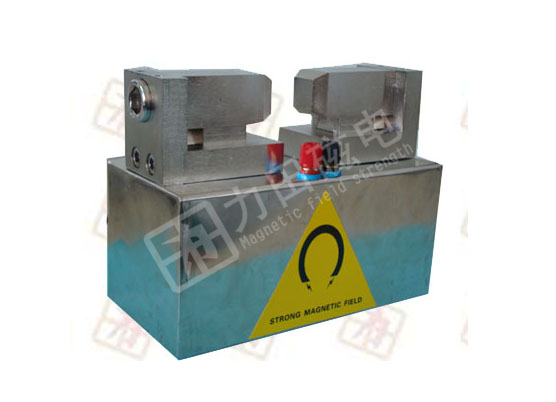

名称：电磁铁PEM-10
分类：

详细介绍

1、概述
1.1、PEM-10电磁铁采用单扼卧式、自然冷却式结构，具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便等特点。
1.2、磁场工作气隙调节轻便灵活，极头极柱一体结构设计、V型槽结构调节工作气隙，调节装卸方便，极面为20 mm×20mm，工作气隙最大为30mm/60mm。
1.3、电磁铁工作气隙结构调整采用力田专利技术设计
1.4、电磁铁既可用于磁场参数的测量，也可在小气隙时用于试样的磁化与磁场试验、测试等。
1.5、PEM-10电磁铁的主要特点是小型，可满足特殊情况的实验要求。
2、技术参数
2.1、极柱：30 mm×30mm
2.2、极面：20 mm×20mm
2.3、工作气隙：0～30mm连续可调（可以到60 mm）
2.4、磁感应强度：工作气隙30mm时，H ≥ 0.12T
2.5、最大磁场：工作气隙5mm时，H ≥ 0.5T
2.6、剩磁：气隙10mm时，H ≤2mT
2.7、工作电流：DC 0～3.0A
2.8、线包绝缘电阻：＞10MΩ
2.9、冷却方式：自然风冷。
2.10、电磁铁尺寸：200 mm（L）×100mm（W）×160mm（H）
2.11、重量： 10kg

3.0、磁场参数表

电流	工作气隙（mm）
	5mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm	45mm	50mm	55mm	60mm
	磁场强度（mT）
0.5A	197	120	73	56	43	33	30	22	20	18	16	15
1.0A	346	211	130	93	78	59	53	44	37	33	32	27
1.5A	468	284	196	133	108	89	76	60	56	50	41	40
2.0A	514	322	226	160	132	107	92	78	68	60	52	51
2.5A	542	342	240	173	142	116	100	92	80	69	65	60
3.0A	567	360	256	182	150	122	105	100	87	76	70	65
