名称：电磁铁PEM-40
分类：

详细介绍

1、概述
    电磁铁工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流，并由导磁回路聚磁产生磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙磁场的大小强弱。
2、特点

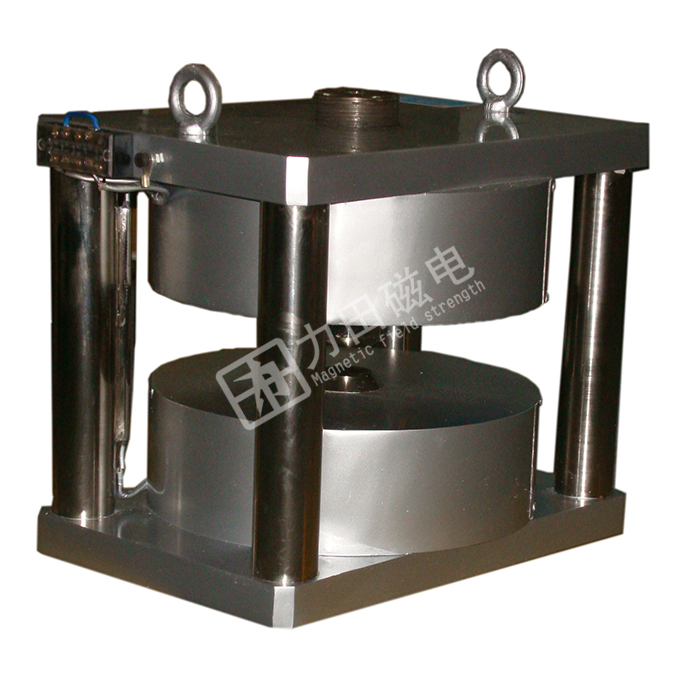

2.1、PEM-40电磁铁采用四立柱H形结构，兼有立式和卧式结构电磁铁的两种特点，视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。
2.2、磁场工作气隙调节轻便灵活，极帽极柱设计为一体结构，螺纹连接、装卸方便，极面直径最大为Ф60mm（标配Ф40），工作气隙最大为50mm（气隙可以指定）。
2.3、电磁铁的工作气隙调整结构采用螺纹结构，内六角扳手调节，调节方便，极头不需要锁紧。
2.4  电磁铁既可用于磁参数测量，也可在小气隙时用于小铁氧体样品等磁性产品的磁化试验。
2.5  使用前请仔细阅读本说明书，应严格按要求操作使用。
3、技术参数
3.1、极面直径：φ40mm
3.2、工作气隙：0～50mm连续可调。
3.3、磁感应强度：工作气隙20mm时，H≥0.7T
3.4、最大磁场：工作气隙5mm时，H＞2T
3.5、剩磁：气隙10mm时≤5mT
3.6、工作电流：DC  0～12A
     线包绝缘电阻：＞10MΩ
3.8、冷却方式：自然冷却.

4、磁场参数（仅供参考）

电流	工作气隙
	10mm	20mm	30mm
	磁场（mT）
1A	295	140	98
2A	550	270	177
3A	795	393	260
4A	997	523	347
5A	1150	633	430
6A	1244	735	507
7A	1325	815	576
8A	1388	880	630
9A	1440	928	675
10A	1482	980	715
剩磁	50Gs
极面	直径40mm
电阻	5.5Ω
