1、概述

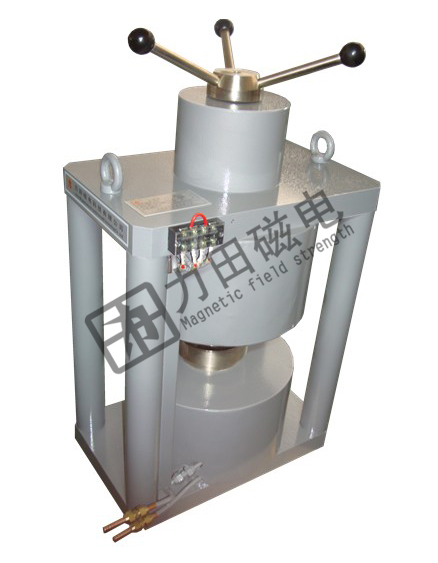

1.1、PEM-1510电磁铁采用四立柱形结构水冷式电磁铁，视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。

1.2、磁场工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极柱直径为φ120mm，极面直径为扩充式，极面大小为Φ155mm。工作气隙最大30mm。

1.3、电磁铁带工作气隙结构调整采用力田专利设计，极头不需要锁紧，气隙不会改变，气隙调整杆可定位，保证测量的重复性。

1.4、电磁铁既可用于磁参数测量，也可在小气隙时用于铁氧体等磁性产品充磁。

1.5、使用前请仔细阅读本说明书，严格按要求操作使用。

2、技术参数

2.1、极面直径：φ155mm

2.2、工作气隙：0～30mm连续可调。

2.3、磁感应强度：工作气隙14mm时，H≥1T

2.4、剩磁：气隙10mm时≤10mT

2.5、工作电流：DC 0～15A （线包阻抗：8Ω）

线包绝缘电阻：＞10MΩ

2.6、冷却方式：自来水冷却（用户也可自配循环水冷却系统）。

2.7、系统配置:

PEM-1510电磁铁一台

Φ155mm极头一对（已配装）

连接线一条

电磁铁外形尺寸 490mm×300mm×910mm

3、磁场参数
