详细介绍
1、概述
用途：力田公司电磁铁主要用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等

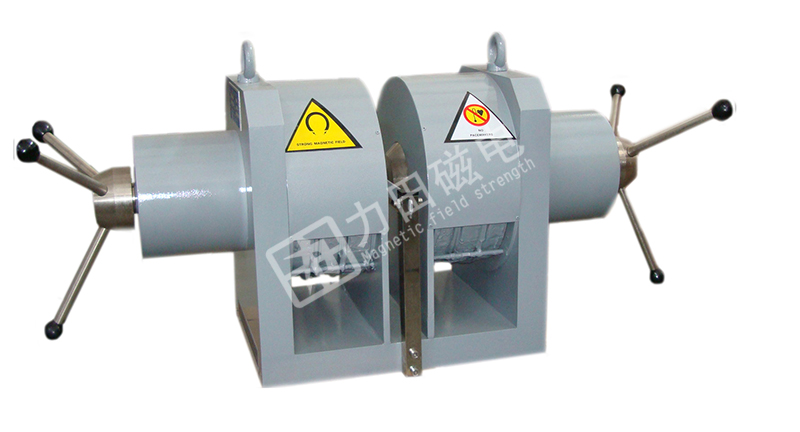

PEM-5005B型电磁铁采用单轭水冷式结构，样式美观，而且便于观测和放置样品,气隙调节结构采用力田专利设计，工作时不需要锁紧装置，调节方便。
PEM-5005B型电磁铁工作气隙调节轻便灵活，极帽处设有螺纹，装卸方便，极面直径最大为φ120mm（出厂为80mm），工作气隙最大为110mm。
PEM-500B型是在PEM-5005的基础上调整设计参数重新制造而成，工作直流电流为20/30A,直流电压40/60V;主要可以和进口直流电源配套使用(电压较低，电流较大）。
2 主要技术参数
* 极面直径：φ80mm
* 工作气隙：0～60mm连续可调
* 磁场强度：工作气隙50mm时，H≥0.5T
* 最大磁场：工作气隙10mm时，H＞2T
* 剩 磁：气隙10mm时≤10mT
* 工作电流：DC 0～20/30A
* 工作电压：DC 0-40/60V
* 重 量： 400公斤
3 磁场技术指标
|
电流 (A) |
工作气隙（ mm ） |
|||||
|
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
|
|
磁场（ Oe ） |
||||||
|
1A |
1250 |
690 |
450 |
360 |
270 |
230 |
|
2A |
2480 |
1320 |
910 |
680 |
530 |
440 |
|
3A |
3760 |
1970 |
1340 |
980 |
800 |
650 |
|
4A |
5030 |
2620 |
1770 |
1290 |
1020 |
860 |
|
5A |
6270 |
3260 |
2220 |
1670 |
1330 |
1080 |
|
6A |
7480 |
3950 |
2690 |
1990 |
1590 |
1300 |
|
7A |
8830 |
4600 |
3100 |
2300 |
1830 |
1520 |
|
8A |
9980 |
5240 |
3570 |
2650 |
2110 |
1730 |
|
9A |
11200 |
5880 |
4010 |
2960 |
2370 |
1930 |
|
10A |
12560 |
6600 |
4430 |
3280 |
2610 |
2140 |
|
11A |
13900 |
7250 |
4890 |
3640 |
2880 |
2360 |
|
12A |
14990 |
7880 |
5330 |
3940 |
3130 |
2580 |
|
13A |
16100 |
8530 |
5820 |
4250 |
3410 |
2800 |
|
14A |
17060 |
9200 |
6220 |
4620 |
3650 |
3010 |
|
15A |
18080 |
9750 |
6690 |
4910 |
3950 |
3220 |
|
16A |
18800 |
10280 |
7050 |
5200 |
4130 |
3420 |
|
17A |
19600 |
11300 |
7450 |
5560 |
4420 |
3630 |
|
18A |
|
12000 |
7780 |
5800 |
4700 |
3810 |
|
30A |
|
16600 |
11280 |
8380 |
6570 |
5640 |
