名称：电磁铁PEM-50
分类：

详细介绍

1.概述
    用途：主要用于磁滞现象研究,磁化系数测量,霍尔效应研究,磁光实验,磁场退火,核磁共振,电子顺磁共振,生物学研究,磁性测量,磁性材料取向,磁性产品磁化等,与牵引电磁铁原理相同，用途完全不同
电磁铁工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流，并由导磁回路聚磁产生磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙磁场的大小强弱。
2、特点

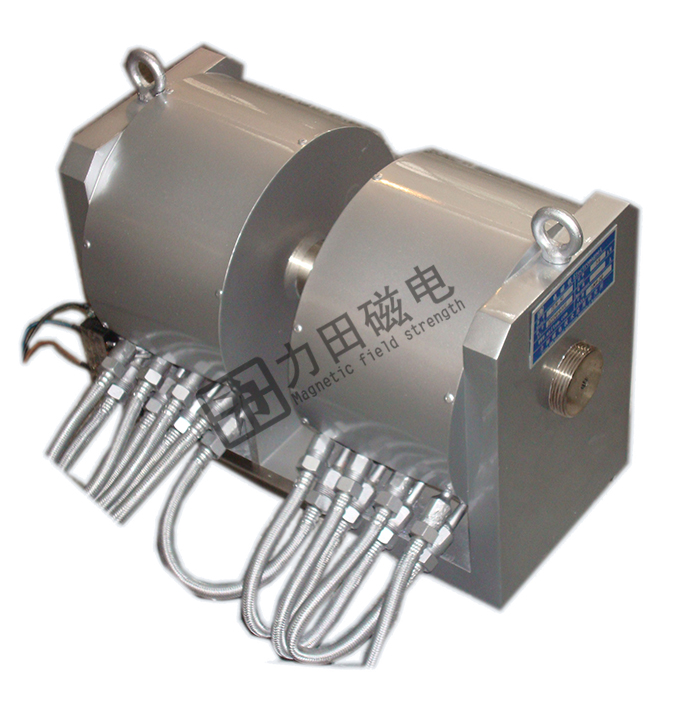

2.1、PEM-50电磁铁采用单扼U形结构，卧式水冷式电磁铁，视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。
2.2、磁场工作气隙调节轻便灵活，极帽极柱设计为一体结构，螺纹连接、装卸方便，极面直径最大为Ф60mm（标配Ф50），工作气隙最大为60mm（气隙可以指定）。
2.3、电磁铁的工作气隙调整结构采用螺纹结构，内六角扳手调节，调节方便，极头不需要锁紧。
2.4  电磁铁既可用于磁参数测量，也可在小气隙时用于小铁氧体样品等磁性产品充磁。
2.5  使用前请仔细阅读本说明书，严格按要求操作使用。
3、技术参数
3.1  极面直径：  Ф50mm
3.2  工作气隙：  0～50mm连续可调（可以指定可调气隙距离）
3.3  磁感应强度：工作气隙20mm时，H≥1T
3.4  最大磁场：  工作气隙5mm时， H≥2T
3.5  剩    磁：  气隙10mm时      ≤12mT
3.6  工作电流：  DC  0～10A
3.7  冷却方式：  自来水冷却。短时间测量用可不用水冷

4、磁场参数（仅供参考）：

电流	工作气隙
	5mm	10mm	20mm	30mm	40mm	50mm	60mm
	磁场mT
1A	592	308	161	104	79	63	48
2A	1078	579	294	190	144	111	91
3A	1455	850	428	281	211	165	135
4A	1625	1066	558	368	281	219	179
5A	1733	1223	677	452	344	271	221
6A	1791	1317	777	532	408	320	263
7A	1836	1387	859	596	461	366	302
8A	1867	1444	925	651	516	407	339
9A	1893	1481	973	698	552	442	370
10A	1916	1510	1015	737	586	474	398
11A	2000	1536	1050	773
