名称：电磁铁PEM-1511
分类：

详细介绍

1、概述
用途：力田公司电磁铁主要用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等

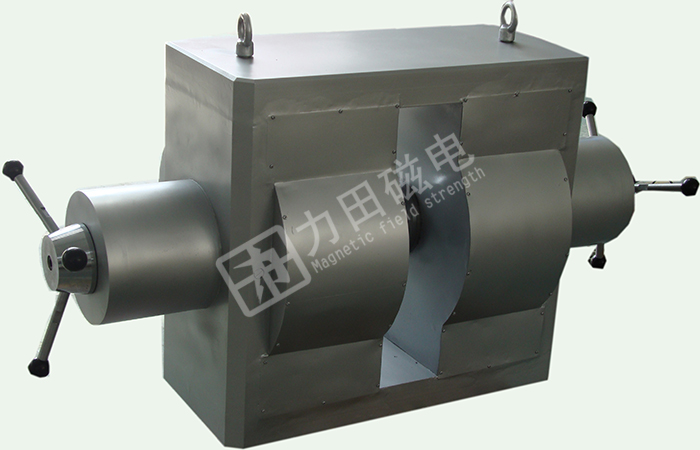

1.1、PEM-1511H电磁铁采用双轭水冷式H形结构，视野开阔，外形美观，结构可靠，电磁效率高，磁场强度高、磁场强度大小调节方便等特点。
1.2、磁场工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极面直径最大φ150（出厂φ130mm），工作气隙最大为110mm。
1.3、采用新型专利结构设计，电磁铁工作时，不需要气隙极头锁紧装置。
1.4、电磁铁既可用于磁参数测量，也可用于铁氧体等磁性产品充磁。
2.技术参数
2.1极柱直径：φ150mm
2.2极面直径： φ130mm
2.3工作气隙： 0∽110mm（连续可调）
2.4最高磁场： > 2T
2.5磁场强度： >1.3T(气隙为40mm)
2.6电磁铁冷却:水冷
3 磁场技术指标

电流（A）	气隙距离（mm）
	30mm	40mm	50mm	60mm	70mm	80mm	90mm	100mm	110mm
	磁场mT
1A	87	63	48	42	39	31	27	24	22
3A	250	184	148	126	105	92	78	71	64
6A	498	370	296	248	210	177	158	142	126
9A	735	552	438	375	312	268	240	215	192
12A	940	722	584	482	412	360	318	282	253
15A	1132	885	720	596	510	445	395	350	316
18A	1238	1011	843	713	608	533	470	417	378
21A	1322	1109	940	806	698	613	545	488	438
24A	1380	1175	1013	882	777	688	615	550	497
27A	1416	1220	1066	941	833	745	670	605	550
30A	1445	1260	1108	986	880	790	720	653	595
33A	1472	1290	1142	1022	920	834	760	694	635
36A	1490	1316	1170	1052	952	870	795	730	670
39A	1510	1338	1196	1080	980	896	823	760	699
