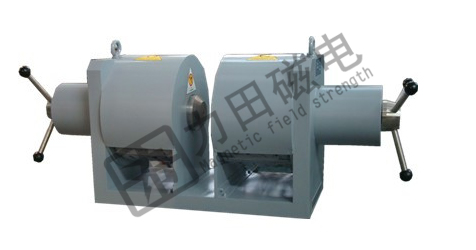

名称：电磁铁PEM-8005
分类：

详细介绍

1、概述
用途：力田公司电磁铁主要用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等
1.1、PEM-8005电磁铁采用单扼U形结构，卧式水冷式电磁铁，视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。
1.2、磁场工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极面直径最大为Ф120mm（标配Ф80），工作气隙最大为100mm（气隙可以指定）。
1.3、电磁铁的工作气隙调整结构采用力田专利结构设计，极头不需要锁紧，气隙调整杆可定位，保证测量的重复性。
1.4  电磁铁既可用于磁参数测量,也可在小气隙时用于铁氧体等磁性产品充磁。
2.0 技术参数
2.1 极面直径： Ф80mm（最大120毫米）
2.2 工作气隙： 0～100mm连续可调
2.3 磁场强度：工作气隙80mm时，H≥0.5T
2.4 磁场强度：工作气隙30mm时，H≥1.0T
2.5 磁场强度：工作气隙10mm时，H＞2T
2.6 剩    磁： ≤12mT(气隙10mm时 )
2.7 工作电流： DC  0～15A
2.8 冷却方式：自来水冷却。短时间测量用可不用水冷。
3.0 磁场参数

电流（A）	工作气隙距离（mm）
	10	20		30	40	50	60	70	80	90	100
	磁场Oe
1A	5600		2600	1730	1150	1070	850	730	620	450	450
2A	9160		5000	3200	2650	1900	1660	1310	1080	900	800
3A	13780		7500	5000	3700	3000	2400	1960	1580	1310	1180
4A	15480		9600	6480	4880	3900	3050	2680	2160	1840	1500
5A	16870		10500	7530	5800	4700	3930	3230	2600	2200	1900
6A	17600		11430	8400	6500	5360	4630	3800	3050	2700	2260
7A	18530		12170	9050	7070	5900	5100	4330	3520	3100	2620
8A	19230		12800	9470	7550	6360	5390	4690	3900	3400	2960
9A	19760		13260	9890	7990	6750	5700	5000	4230	3650	3180
10A	20000		13790	10330	8300	7050	6100	5330	4450	3930	3460
11A			14130	10700	8600	7380	6350	5600	4720	4200	3680
12A			14490	11000	8900	7600	6560	5800	4900	4360	3840
13A			14800	11300	9100	7800	6760	5950	5050	4480	3950
极面	φ80mm

电流（A）	工作气隙距离（mm）
	10	20	30	40	50	60	70	80	90	100
	磁场Oe
1A	4360	2970	1980	1210	1300	870	800	680	620	490
2A	8500	4900	3380	2430	1990	1910	1480	1230	1090	970
3A	10520	6950	5060	3630	3020	2510	2180	1860	1550	1460
4A	11290	8250	6150	4720	3850	3140	2800	2430	2110	1890
5A	12190	8900	6880	5430	4750	3980	3380	3000	2540	2380
6A	12800	9450	7470	6150	5250	4520	4000	3500	3080	2750
7A	13280	9930	7960	6540	5700	4980	4420	3930	3560	3170
8A	13690	10450	8350	6980	6010	5390	4780	4240	3800	3490
9A	13990	10720	8670	7320	6350	5630	5030	4470	4100	3660
10A	14130	11030	9020	7600	6660	5950	5310	4800	4320	3850
11A	14530	11300	9260	7830	6930	6170	5560	4990	4600	4150
12A	14770	11430	9460	8030	7100	6370	5750	5220	4760	4310
13A	14980	11700	9660	8230	7330	6560	5970	5370	4920	4510
14A	15150	11910	9820	8350	7420	6650	6000	5400
极面	φ120mm
